触摸屏接口电路图,http://www.5idzw.com

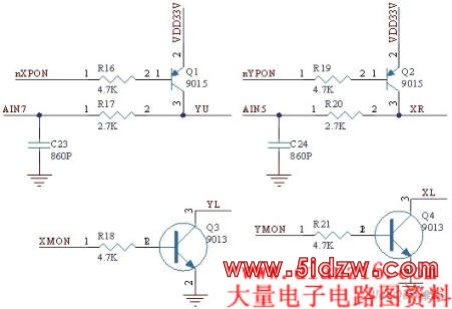

本振动测试分析仪的人机接口界面采用了电阻式触摸屏，加上采用了640×480的高亮TFT彩色液晶屏，使得人机界面很友善，操作非常方便。S3C2410自带了触摸屏的接口电路，触摸屏接口的设计比较简单。触摸屏接口电路如图，其中YU、YL、XR、XL表示4线电阻式触摸屏的的4个接口信号。
，触摸屏接口电路图
本振动测试分析仪的人机接口界面采用了电阻式触摸屏，加上采用了640×480的高亮TFT彩色液晶屏，使得人机界面很友善，操作非常方便。S3C2410自带了触摸屏的接口电路，触摸屏接口的设计比较简单。触摸屏接口电路如图，其中YU、YL、XR、XL表示4线电阻式触摸屏的的4个接口信号。
，触摸屏接口电路图
