DS8922差分线路驱动器和接收器电路图

　　DS8922符合EIA标准RS-422要求，输出时滞0.5ns；传播延迟时间≤12ns；采用高差分或共模输入方式；电压范围±7V；互补驱动器输出；用于双绞线或并行传输线路的无极性差分驱动；互补输出为逻辑与。DS8922常用在符合ST506、ST412和ESDI盘驱动标准的场合，与CMOS电路兼容。

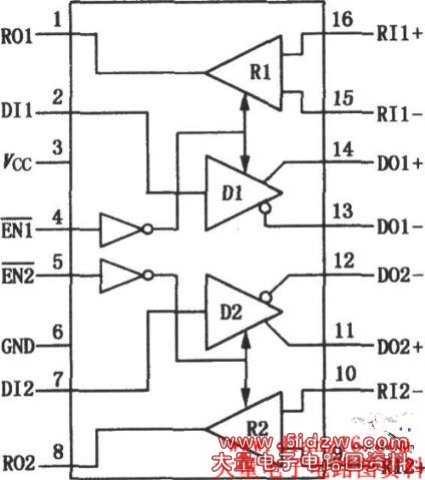

　　DS8922内部电路框图：

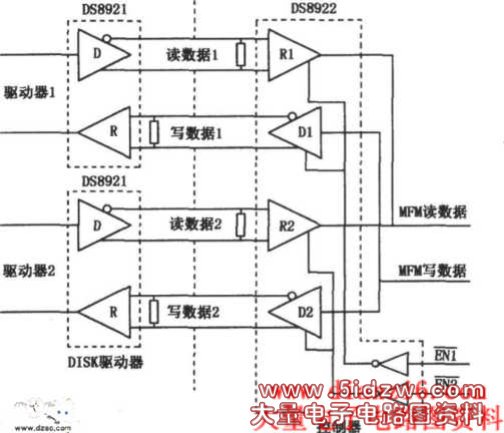

　　典型应用电路：
