P85C28OAER系统控制微电脑集成电路图

　　P85C28OAER是系统控制微电脑集成电路，广泛应用在飞利浦、联想等系列彩色显示器中作主控制芯片。

1．功能特点

　　P85C28OAER集成电路是一块内含I2C总线的大规模集成电路微电脑，不仅具有各种模拟量控制电路、键盘开关编译码电路、各种失真控制、消磁控制，而且还具有无信号检测控制、节能控制、存储器工作方式控制，以及其他各种辅助功能控制等。

2.引脚功能及数据

　　P85C280AER集成电路采用42脚双列直插式结构，其集成电路的引脚功能及数据见表1所列。

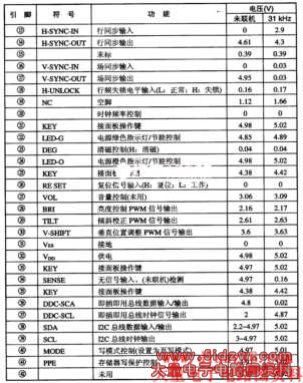

表1 P85C28OAER集成电路的引脚功能及数据
