一个看门狗电路

相关元件PDF下载：

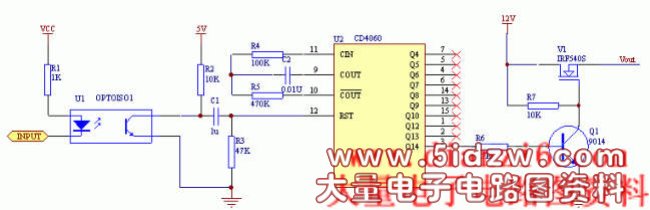

如上图：电路工作的时候只要定时给CD4060复位脉冲，就能保证Q1处于截至状态，从而使受控的NMOS管处于导通状态给处理器电路系统供电。

    该电路的优点是定时的时间可以比较长，几分钟都没问题，可以给那些需要较长时间初始化的系统足够的时间进行初始化工作。脉冲触发喂狗，上电时通过R2、C1、R3自动给计数器一个复位脉冲，确保Vout有输出。电路成本也低廉。
    该电路的最大缺点是喂狗脉冲要求比较宽。
