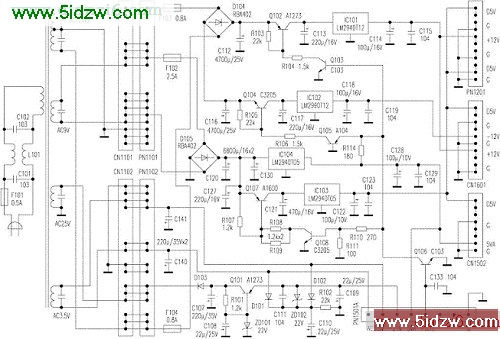

金星GVD-200P型VCD机电源电路,http://www.5idzw.com
在插上电源插头后，市电进入电源变压器初级，在其次级感应输出双１２Ｖ、９Ｖ、２５Ｖ、３．５Ｖ共四组交流电压，这四组电压通过ＣＮ１１０１、ＣＮ１１０２分别与电源板上的ＰＮ１１０１、ＰＮ１１０２连接，进入各自的整流电路（３．５Ｖ绕组电压除外）并转换成直流电压。
图中ＡＣ３．５Ｖ通过ＰＮ１５０１Ａ送往显示屏灯丝，为灯丝供电。ＡＣ２５Ｖ经Ｄ１０３整流、Ｃ１０７滤波后产生的直流负电压再经Ｑ１０１稳压输出－２１Ｖ，然后通过ＰＮ１５０１Ａ送往显示屏驱动电路。
ＩＣ１０４输出的＋５Ｖ电压为非受控电源，它通过ＰＮ１５０１Ａ送往主控ＣＰＵ，作为主控ＣＰＵ的工作电压。非受控＋５Ｖ电压同时通过Ｒ１１４为各受控电路提供偏置电压。
主控ＣＰＵ得电进入工作状态，显示屏显示“－－－－”符号，Ｑ１０６控制门管ｂ极电压为３Ｖ高电位，各受控电路无电压输出，整机处于待机状态。
按面板或遥控器的电源开关键，主控ＣＰＵ发出开机指令。Ｑ１０６的ｂ极电压变为０Ｖ低电位，Ｑ１０６截止，Ｑ１０３、Ｑ１０５、Ｑ１０８导通。同时，Ｑ１０４、Ｑ１０２、Ｑ１０７也导通，ＩＣ１０１、ＩＣ１０２、ＩＣ１０３输入端分别得电，稳压输出＋１２Ｖ、－１２Ｖ、＋５Ｖ，通过ＰＮ１２０１、ＣＮ１６０１、ＣＮ１５０２插座分别送往主板及解压板等电路，此时全机得电进入工作状态，同时面板电源指示灯点亮。在开机状态时，若再按一下电源键，Ｑ１０６的ｂ极电压又变为３Ｖ，ＩＣ１０１、ＩＣ１０２、ＩＣ１０３输入端无供电，输出端无电压，全机处于待机状态，电源指示灯熄灭，显示屏显示“－－－－”。
