VCD影碟机不读盘故障的分析与检修

08-09 21:17:58 | http://www.5idzw.com | DVD/VCD维修 | 人气:510
标签:DVD维修,VCD维修资料,http://www.5idzw.com VCD影碟机不读盘故障的分析与检修,http://www.5idzw.com
脚电压为6V,其正向和反向电阻分别为8.5kΩ和9.5kΩ;U2(TDA1301)dz105.jpgdz93.jpg脚电压为2.5V,电阻为6kΩ。还可检测循迹线圈的电阻值来判断,正常为8Ω左右。另外,进给电机的驱动电路U4(TDA7073A)也不能忽视。

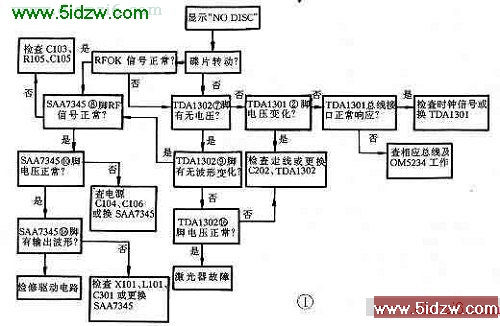

  总之,对于激光头和伺服系统的检修,主要采用以上方法进行,但也不是一成不变的,要视具体情况而定。除上述以外,如果怀疑激光二极管老化,还可以试调激光头上功率调整电阻来判断(适当增加激光管工作电流以增大发射功率)。一般是向顺时钟方向稍微调节一点,若此时能恢复读盘,可证实激光二极管老化。调节时应注意幅度宜小(比如飞利浦机心的VR阻值设定为1.2kΩ,调到800Ω即可,如果调整至阻值500Ω才能工作,表明激光管老化严重,已到终结状态)。这是“治标”之法,尽管可使用一段时间,但终究要更换激光头。检修“不读盘”故障,可按图1的流程进行,图中以碟片能否转动为中心概括出检修逻辑,可供参考。


三、故障检修实例

  〔例1〕故障现象松立S-6003C型VCD机,开机三碟托盘能有节奏转动,数秒钟后显示“NODISC”,有无碟片均一样,且碟片不转动。

  分析与检修这是不能读盘的典型故障特征。使托盘能转动,表明检索电路在工作,因搜索不到碟片的反射信号而自动停机。到底问题出在聚焦、循迹、进给伺服电路,还是出在激光头本身呢?需要进行检查验证。

  用户反映该机约一个月前时而出现不读盘(无曲目显示),若反复开启电源开关能恢复正常,曾用电吹风吹入热风也能播放,但后来再也无法工作了。由此说明故障为渐变性,即逐渐变坏,初步判断为激光二极管衰老。为了进一步查证,开启机器罩盖并卸下夹持器观察激光头的工作情况,在开启电源瞬间激光头向内有平行移动动作,且在托盘旋转至某碟位置时(不放碟片),物镜上下抖动2~3次,表明聚焦、进给、循迹伺服系统及微处理器均正常,最大可能是激光管衰老。将机器置于暗处,开启电源再观察,在物镜抖动期间并无红色散光发出,表明激光管老化无疑。将机心从机器上拆下,试调激光头可调电阻VR(调至620Ω),装好机心电路板试机,机器恢复正常,但播放几日后故障依旧,且再调整无效,判定激光头老化严重而无法再使用。将其换新(L1210型),机器工作正常。

  〔例2〕故障现象万利达VCP-N30型VCD机,放入碟片后无法播放,显示“NODISC”。

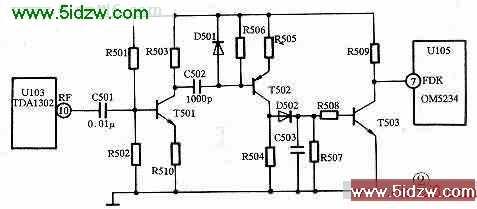

  分析与检修开盖观察发现物镜在刚开机时只能作短时小幅度抖动(正常机则作上下大幅度三次抖动),于是怀疑聚焦检测电路有故障。该类MKH612机心(又称L1210机心)与其他机心有所区别,主要是聚焦检测电路(简称FOK)没有集成在伺服处理集成电路TDA1302之中,而是由一个单独的分立元件电路所组成,如图2所示。


  从RF放大器(TDA1302)⑩脚输出的射频(RF)信号,经C501耦合进入T501组成的高频信号交流放大器放大,再经C502耦合至T502作限幅放大,然后经过D502、C503、R507组成的包络检波电路检出其峰值电平,将包络电平送至T503基极而使之导通,微处理器便由高电平变为低电平,发出指令给主导驱动电路接通主轴电机,同时给显示电路指令显示曲目。若该电路出现故障,会使RF失落或RF幅度下降,导致无法读盘而显示“NODISC”。

  检修时,应重点检查FOK电路,可用万用表鉴测TDA1302⑦脚电压,因为该脚正常无碟时从0V上升至5V,有碟时先从0V上升至5V,读盘时由5V下降至0V,如果该脚电压不遵循上述变化规律,可判断该电路有问题。实测⑦脚电压在有、无碟片时均不变化,始终在高电平,于是怀疑电路中有问题。检查晶体管均无异常,最后查出系耦合电容C502(独石电容)漏电,其漏电电阻值为280kΩ(用R×10kΩ挡测得)。换一只好电容,故障排除。顺便指出:该电路故障亦较常见,电路中晶体管损坏现象也时有发生。而且任一部位故障均会造成不能正常聚焦而导致不能读盘现象产生,检修时务必引起重视。

  〔例3〕故障现象松立S-6001型VCD机,开机时能读盘且碟片旋转,几秒钟后停转而无法播放。

  分析与检修碟片能短时旋转,表明激光管尚能发射激光。故障主要原因是RF放大电路、伺服及其驱动电路有问题。该机应用飞利浦机心,电路与前述相同。在机器读盘时用示波器测U5(TDA1302)⑨、⑩脚均有RF波形1.5Vp-p,而且CPU(OM5234)⑦脚聚焦FOK信号电平也随之高低变化,U1(SAA7345)⑧脚RF输入信号也正常,但测试电机制动输出信号端dz105.jpgdz106.jpg脚时发现异常,正常变化电压应为4.2V左右,而实测仅为0.5V,判断为内部损坏。这样,导致主轴/进给电机驱动处理器不能正常工作,同时导致循环系统工作失常而无法继续读盘。换一块同型号集成电路,机器恢复正常。

  〔例4〕故障现象爱多IV-720型VCD机,放入碟片后10秒出现“NODISC”,但进出盒正常。

  分析与检修能正常进出盒、显示屏有字符显示,表明电源、加载机构及系统控制电路均正常,问题出在机心部分。开启罩盖通电观察(不放入碟片),物镜能上下抖动,表明聚焦伺服系统也正常。放入碟片再试,发现读盘后碟片能转动,尔后停转(根据经验能读出曲目一般碟片能转),怀疑循迹伺服系统有故障。

  检修时卸下机心固定螺丝,有意识地用手指拨动进给电机齿轮,将激光头拨至外端,通电开机观察发现激光头能迅速向内回位,说明进给伺服工作正常(即能粗调),可能是循迹伺服系统有问题而导致故障产生。检测图2中②、⑥、⑨、dz107.jpg脚电压均正常,再测U3⑨~dz107.jpg脚发现阻值比正常8Ω左右大得多。仔细检查发现⑨脚与循迹线圈虚焊,补焊后故障排除。
