日光灯作为一种光亮柔和而有效的光源在全世界广受欢迎，无论是在家居、商店、办公室、学校、超市、医院、剧场，还是在商业冰柜、广告灯箱、地铁、人行隧道、人防工程、夜市灯饰照明等，只要需要照明的地方均可见到日光灯。
传统的荧光日光灯其电源的利用率并不理想：附加镇流器功耗较大，开启时需要辅助高压；日光灯管内置的水银在废弃时无法处理，成为污染环境的公害。日光灯管的荧光粉在充入日光灯管过程中，含有较多量的汞(水银)，因此日光灯管破裂后，跑出来的水银蒸气对人体的危害较大。权威资料显示：汞蒸气达0.04至3毫克时会使人在2至3月内慢性中毒，达1.2至8.5 毫克时会诱发急性汞中毒，如若其量达到20毫克，会直接导致动物死亡。
作为第四代新型节能光源，LED光源诞生之时即被用来做各类灯具的发光光源。0.06W的白光LED草帽灯、食人鱼是最早被用在LED日光灯的发光灯条上的。每个LED日光灯管使用数量不等，约 280-360颗。现在新一代的LED日光灯发光灯条使用从0.06W到1W、显色为纯白、青白、暖白、冷白的贴片LED平面光源。
节能省电是LED日光灯的最大特点。以T8日光灯为例，标称36W的荧光日光灯(CFL)，其附加镇流器耗电8W，工作时实际耗电44W，照亮流明为420lm，使用寿命3千小时。而同样规格的LED日光灯，工作时实际耗电仅16W，照亮流明为550lm，使用寿命可达3万小时。
PWM LED驱动控制器PT4107
LED日光灯的LED灯条电源驱动方案有很多种，目前非隔离方案因其效率高而占主流，而用PWM LED驱动控制器来做LED日光灯驱动电源的又占绝大多数。

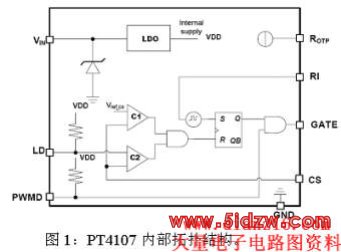

PT4107是一个典型的PWM LED驱动控制器，其内部拓扑结构如图1。
PT4107是一款高压降压式PWM LED驱动控制器，通过外部电阻和内部的齐纳二极管，可以将经过整流的110V或220V交流电压箝位于20V。当Vin上的电压超过欠压闭锁阈值18V 后，芯片开始工作，按照峰值电流控制的模式来驱动外部的MOSFET。在外部MOSFET 的源端和地之间接有电流采样电阻，该电阻上的电压直接传递到PT4107芯片的CS端。当CS端电压超过内部的电流采样阈值电压后，GATE端的驱动信号终止，外部MOSFET关断。阈值电压可以由内部设定，或者通过在LD端施加电压来控制。如果要求软启动，可以在LD端并联电容，以得到需要的电压上升速度，并和LED电流上升速度相一致。
PT4107的主要技术特点：从18V到450V的宽电压输入范围，恒流输出；采用频率抖动减少电磁干扰，利用随机源来调制振荡频率，这样可以扩展音频能量谱，扩展后的能量谱可以有效减小带内电磁干扰，降低系统级设计难度；可用线性及PWM调光，支持上百个0.06W LED的驱动应用，工作频率25kHz-300kHz，可通过外部电阻来设定。
PT4107封装如图2，各引脚功能如下：
1．GND 芯片接地端；
2．CS LED峰值电流采样输入端；
3．LD 线性调光接入端；
4．RI 振荡电阻接入端；
5．ROTP 过温保护设定端；
6．PWMD PWM调光兼使能输入端，芯片内部有100K上拉电阻；
7．VIN 芯片电源端；
8．GATE 驱动外挂MOSFET栅极；
设计全电压20W日光灯开关恒流源
以AC 85V～245V全电压输入为例，采用PT4107 PWM LED驱动控制器来做LED日光灯驱动电源的主芯片，设计一个比较理想的应用电路方案(图3)。该方案由全电路由抗浪涌保护、EMC滤波、全桥整流、无源功率因素校正(PFC)、降压稳压器、PWM LED驱动控制器、扩流恒流电路组成。
按此理念，设计成的全电压20W日光灯开关恒流源电原理图如图4所示。从AC 220V看进去，交流市电入口接有1A保险丝FS1和抗浪涌负温度系数热敏电阻NTC，之后是EMI滤波器，由L1、L2和CX1组成。BD1是整流全桥，内部是4个高压硅二极管。C1、C2、R1、D1～D3组成无源功率因数校正电路。PT4107芯片由T1、D4、C4、R2～R4组成的电子滤波器降压稳压后供电，这个滤波器输入阻抗很高，输出阻抗很小，整流后近300V直流高压经此三极管降压向PT4107 Vin提供约18～20V稳定电压，确保芯片在全电压范围里稳定工作。
这个电路不像先前方案的电阻降压电路那样耗能而发烫。PWM控制芯片U1(PT4107)和功率MOS管Q1、镇流功率电感L3、续流二极管D5组成降压稳压电路，U1采集电流采样电阻R6～R9上的峰值电流，由内部逻辑在单周期内控制GATE脚信号的脉冲占空比进行恒流控制。输出恒流与D5、L3的续流电路合并向LED光源恒流供电，改变电阻 R6～R9的阻值可改变整个电路的输出电流，但D5、L3也要随之改动。R5是芯片振荡电路的一部分，改变它可调节振荡频率。电位器RT在本电路中不是用来调光，而是用来微调恒流源的电流，使电路达到设计功率。由于器件的分散性，批量生产时每一块电源板的输出电流会略有不同，在生产线上可用此电位器来调整每块电源板的输出电流。为保证已调好电源板的稳定性，一定要选用涡轮涡杆微调电位器，并在调好后滴胶固封。
本电路的参数是按每串22个0.06W LED，共15串并联，驱动330个60毫瓦的白光LED负载设计的，每串的电流是17.8毫安，设计输出为36-80V/25OmA。如果改变LED数量，则需修正R6～R9的参数。

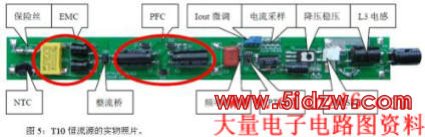

PCB板的排列是做好产品的关键，因此PCB板的走线要按电力电子规范要求来设计。本电路可用于T10、T8日光灯管，因两管空间大小不同，二块PCB板的宽度将不同，需要降低所有零件的高度，以便放入 T10、T8灯管。图5是T10恒流源板的实物照片，33个元件安装在235×25×0.8毫米的环氧单面印制板上。
关键的设计和考虑因素
1．抗浪涌的NTC。
抗浪涌的NTC选用300Ω/0.3A热敏电阻，如改变此方案的输出，比如增大电流，则NTC的电流也要选大一些，以免过流自发热。
2．EMC滤波
在交流电源输入端，一般需要增加由共轭电感、X电容和Y电容组成的滤波器，以增加整个电路抗EMI的效果，滤除掉传导干扰信号和辐射噪声。本电路采用共轭电感加X电容器的简洁方式，主要还是出于整体成本的考虑，本着够用就好的设计原则。X电容器应标有安全认证标志和耐压AC275V字样，其真正的直流耐压在2,000V以上，外观多为橙色或蓝色。共轭电感是绕在同一个磁芯上的两个电感量相同的电感，主要用来抑制共模干扰，电感量在10～30mH范围内选取。为缩小体积和提高滤波效果，优先选用高导磁率微晶材料磁芯制作的产品，电感量应尽量选较大的值。使用二个相同电感替代一个共轭电感也是一个降低成本的方法。
3.全桥整流
全桥整流器BD1主要进行AC/DC变换，因此需要给予1.5系数的安全余量，建议选用600V/1A。
4．无源PFC
普通的桥式整流器整流后输出的电流是脉动直流，电流不连续，谐波失真大，功率因数低，因此需要增加低成本的无源功率因数补偿电路，如图6所示。这个电路叫做平衡半桥补偿电路，C1和D1组成半桥的一臂，C2和D2组成半桥的另一臂，D3和R组成充电连接通路，利用填谷原理进行补偿。滤波电容C1和C2串联，电容上的电压最高充到输入电压的一半，一旦线电压降到输入电压的一半以下，二极管D1和D2就会被正向偏置，使C1和C2开始并联放电。这样，正半周输入电流的导通角从原来的75°～105°上升到30°～150°；负半周输入电流的导通角从原来的255°～285°上升到210°～330°(图7)。与D3串联的电阻R有助于平滑输入电流尖峰，还可以通过限制流入电容C1和C2的电流来改善功率因数。采用这个电路后，系统的功率因数从0.6提高到0.89。R有浪涌缓冲和限流功能，因此不宜省略。
