电话扩音录音附加装置,http://www.5idzw.com
，电话扩音录音附加装置
在一些特殊场合，需要将电话声音加以扩大供多人收听，有时还需要对电话内容进行录音。本文介绍的这个扩音、录音附加装置能满足这两种用途，制作时不需改动电话机，使用时只要放在电话机旁即可。
工作原理

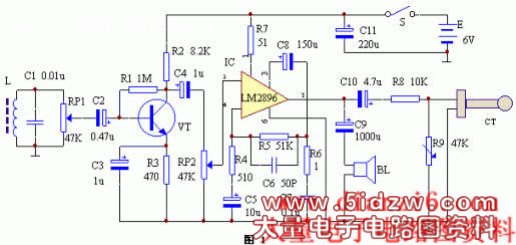

该装置的电路工作原理见图1（点此下载原理图）。当话音电流在电话机内线圈（听筒线圈）中通过时，其附近就存在着与话音变化规律完全一致的磁场，如果这时外加一个线圈L，在其两端就会感应出与磁场变化规律相同的信号电压，然后再对该信号进行放大处理，就可以推动扬声器供多收听。
图中，线圈L将电话机话音泄漏磁场转换成电信号后，通过可调电阻RP1的控制进入由三极管VT组成的前置放大级，然后再通过C4和RP2进入功率放大级，由IC进行功率放大，从IC②脚输出的信号推动扬声器BL放出洪亮的声音。其中R5构成功放级的深度负反馈，可明显改善音质。R6、C7构成的网络主要是保护放大器和扬声器。LM2896集成电路在4Ω负载上，其输出功率可达5W，在一间100平方米的房间可供几十人收听。为了能将电话内容录音，LM2896的输出信号还有一部分通过电容C10耦合、R8限流和R9分压后，输入录音机的线路输入端进行实时录音。
元器件选择与制作
元器件清单见下表。
| 编 号 | 名称 | 型 号 | 数 量 | 编 号 | 名 称 | 型 号 | 数 量 |
| R1 | 电阻 | 1M | 1 | C5 | 电解电容 | 10u/16V | 1 |
| R2 | 电阻 | 8.2K | 1 | C6 | 涤纶电容 | 50P | 1 |
| R3 | 电阻 | 470Ω | 1 | C7 | 涤纶电容 | 0.1u | 1 |
| R4 | 电阻 | 510Ω | 1 | C8 | 电解电容 | 150u/16V | 1 |
| R5 | 电阻 | 51K | 1 | C9 | 电解电容 | 1000u/16V | 1 |
| R6 | 电阻 | 1Ω | 1 | C10 | 电解电容 | 4.7u/16V | 1 |
| R7 | 电阻 | 51Ω | 1 | C11 | 电解电容 | 220u/16V | 1 |
| R8 | 电阻 | 10K | 1 | VT | 晶体三极管 | 9014 | 1 |
| R9 | 微调电阻 | 47K | 1 | IC | 功放集成电路 | LM2896 | 1 |
| RP1、RP2 | 可调电阻 | 47K | 2 | L | 拾音线圈 | 自制 | 1 |
| C1 | 涤纶电容 | 0.01 | 1 | S | 钮子开关 | 1 | |
| C2 | 电解电容 | 0.47u/16V | 1 | BL | 扬声器 | 4Ω 10W | 1 |
| C3、C4 | 电解电容 | 1u/16V | 2 |
