脚输出相同的编码信号。此信号通过VD5027的脚输入，由于VD5027的地址码A0～A7和发射器VD5026的地址码A0～A7相同（都设置为低电平），所以VD5027能对与其相连的编码信号进行正确解码，其结果是能使VD5027的D0～D3输出与VD5026的D0～D3相同的电平，从而完成相应的动作。

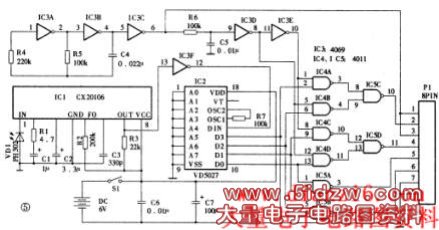

　　IC3为六“非”门集成电路，其中IC3A和IC3B与R5和C4等组成方波发生器，其脉冲频率主要由R5、C4的值决定。R6、C5、IC3D等组成移相电路，移相量由R6、C5的值决定。当脉冲频率调整时，R6、C5的值也应作相应的调整。IC3的各有关脚的输出波形见图6，从图中可以看出，若以IC3的⑥脚输出脉冲为基准，则⑧脚输出脉冲相位超前，脚输出脉冲相位滞后。
　　IC4、IC5为四“非门”集成电路，两者组成控制门电路，其中IC4C、IC4D、IC5D组成光标沿X轴方向移动的控制电路，IC4A、IC4B、IC5C组成光标沿Y轴方向移动的控制电路，IC5A为左键控制电路，IC5B为右键控制电路。
　　P1的①、②脚接鼠标器的Y轴方向原光敏传感器两个光敏晶体管的输出端，③、④脚接鼠标器的X轴方向原光敏传感器两个光敏晶体管的输出端，⑤、⑥脚接鼠标器的左、右键的接点，连接电路如图7所示。

　　下面分别以控制光标沿X轴正方向移动和控制鼠标器左键为例说明这一部分电路的工作原理。
　　当发射器按下S1后，接收器IC2的D0端输出高电平，使“与”门IC4D的脚为高电平，而IC2的D1端为低电平，使IC5D脚为高电平，这样就使从IC4D的脚输入的脉冲信号得以从IC5D的脚输出，这时P1的③、④脚输出给鼠标器的脉冲信号为④脚相位超前，光标向X轴正方向移动；同理，如果按下发射器S2键，则接收器P1的③、④脚输出给鼠标器的脉冲信号为④脚相位滞后，光标向X轴负方向移动。当S1、S2均不按下时，IC2的D0、D1端均为低电平，
　　IC5D的脚为低电平，P1的④脚没有脉冲信号输出，虽然这时P1的③脚有脉冲信号输出，但由于没有两个脉冲信号进行相位比较，光标在X轴方向不会产生移动。相关点的脉冲信号波形见图8。
　　如果按下发射器的S5，则接收器IC2的D0、D1同时输出高电平，IC5A的③脚输出低电平，相当于按下鼠标器的左键。需要说明的是：由于D0、D1均为高电平，IC4C的脚、IC4D的脚输出相位相反的脉冲信号，在任一时刻IC5D的、脚均有一端为低电平，从而使IC5D的脚输出高电平，因此按S5不会使光标产生X方向的移动。
　　对于控制光标沿Y轴方向移动和控制鼠标器右键，其工作原理可依此类推。

安装和调试

　　主要元器件的型号和参数在图4、图5中均己标注。安装和调试的一个很重要的工作是用于改装的鼠标器的选择，笔者用作试验的鼠标器是美上美机械鼠标器。根据图5所示电路的要求，鼠标器的集成电路必须为正电压供电（相对于地），左、右键控制信号必须为低电平有效，即不按键时控制端对地为正电压。满足以上两个条件的机械鼠标器均可使用。下面以美上美机械鼠标器为例具体说明接线方法。先拆掉X轴、Y轴方向的光敏传感器（鼠标器中光敏传感器为三个引脚，红外发光二极管为两个引脚）及左、右键按钮开关，将图5中P1⑦、⑧脚的连线和鼠标器电路板的地相连，X轴方向的光敏传感器有三个安装孔，其中一个为公共端，另两个为信号输出端，这两个输出端分别接P1的③脚和④脚，Y轴方向的连线与此类似。
　　调试时，按下S1，如光标向相反的方向即X轴负方向移动，只要调换一下和鼠标器电路板相连接的P1的③、④脚的线即可；按下S3，如光标向相反的方向Y轴负方向移动，只要调换与鼠标器电路板相连的P1的①、②脚即可。X轴、Y轴正方向正确了，负方向也就自然正确了。为了制作和使用方便，可将鼠标器的电路板拆下，与接收器的电路板装在一个盒子里。
　　如果用其它机械鼠标器进行改装，接收器部分的控制电路可能要作适当改动。
