可遥控清零的四位遥控组件

　　四位无线发射接收组件以外围电路简单、遥控距离远等优点，被广泛的应用在各种电路中。但目前市场上所有的四位遥控组件都有一个共同的缺点，就是接收电路只要首次译码成功，总有一路输出高电平，无法遥控清零。这就使组件的使用受到限制，如：用来做四路遥控开关，让它控制四只继电器的吸合、释放，如果想同时关闭三路还可以，但是需要四路同时关闭就不行了，只有手动将接收电路的电源断开，这样四路开关就只能用到三路了。

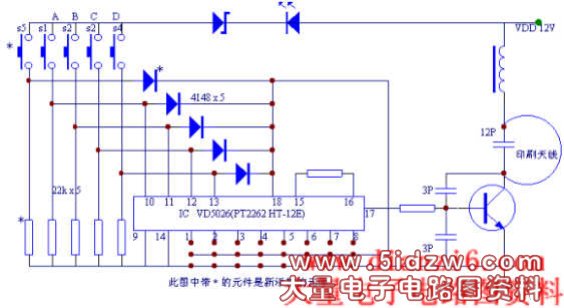

　　解决办法是将原来的发射电路做一小改进，就具有了遥控清零功能。　　改进后的电路如下图，S1-S4还是原来的 A、B、C、D 四位按键，分别接编码IC的四位数据端，当按下其中任一开关，编码IC得电的同时与按键相连的数据端也加上了高电平，向外发送信号。当接收电路收到信号并经译码IC译码后，在其四位数据端上也输出对应于操作按键的高电平信号。需要输出全部为低电平时，按下 S5 ，这时编码IC 得电工作，但四位数据端都没被加上高电平（为低电平），所以接收电路译码后其数据端均变为低电平，而只是在 I/O 端输出一跳变的高电平，从而达到了遥控清零的目的。　　张文1998
