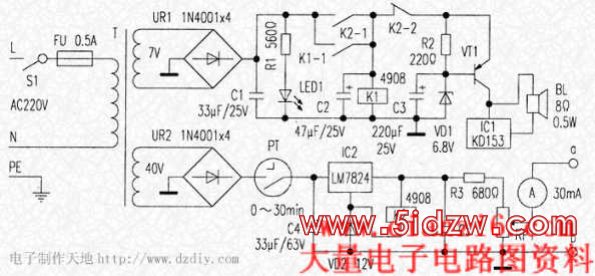

骨质增生是中老年人的常见病,目前市场上据称能治疗骨质增生的医疗器械不少,但基本电路相同。本文选择其中一种简述其工作原理,供参考。相关电路图附后。
工作原理:
闭合电源开关S1,市电经开关S1、熔断器FU加至电源变压器T初级,T次级输出交流40V、7V两组电压。其中40V交流电压经由4只二极管组成的整流桥UR2整流后输出的脉动直流至定时器PT输入端。准备治疗时旋动定时器PT,设定治疗时间,定时器PT常开接点接通,UR2输出直流脉动电压经电容C4滤波,又经IC2稳压后,输出稳定的+24V直流电,继电器K2受电吸合,其常开接点K2-1接通,同时+24V直流电经限流电阻R3限流后由电极片输出至病灶部位进行治疗。调节RP1可调节治疗输出强度。
另一组7V交流电源,经UR1整流,电容C1滤波后,输出直流电源,电源指示灯LED1亮,并经已接通的常开接点IC2-1为继电器K1供电,K1受电吸合,常开接点K1—1接通自保。此时由于K2-2已断开,音乐报警电路暂时不工作。治疗时间到后,定时PT常开接点断开,治疗电极片因失电停止工作。同时K2失电,K2-1断开,K2-2接通,UR输出直流电经K1—1、K2-2为报警电路供电。报警电路受电工作,发出音乐报警声,提示患者治疗结束。
