该话筒采用直接调频方式，中心频率为90MHz，发射功率约0.5W，最大频偏士50kHz，发射距离不小于50米。
电路方框图

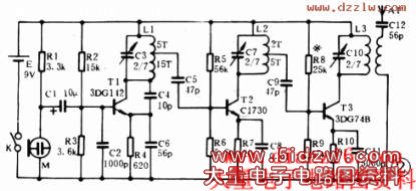

其方框图及原理图如图1、2所示。驻极体话筒产生的音频信号作用于调制器T1的发射结作为调制电压。该电压的大小直接改变着晶体管发射结的结电容，结电容作为回路参数的一部分，其fo约在45MHz左右，经过倍频使输出频率提高到90MHz左右，该调频信号经高频功放放大后，由天线发射出去。
电路原理
调制信号由话筒M(CRZ-22)经C1耦合至调制器的基极，R1为话筒M的负载电阻。 调制器由T1、R2、R3、C2、C3、C4、C6和L1组成共基极电
容三点式振荡电路。该电路由于基极接有C2，对高频是基极接地，对音频则是集电极接地(集电极经L1接电源)，集电结电容Cc实际上并联在振荡回路两端，因此，随音频信号变化，振荡频率也相应变化，从而获得调频信号。
电路特点
1．调制器采用直接调频法，其频率稳定可靠。
2．采用驻极体电容式话筒。该话筒内藏有一只场效应管组成射随器，其灵敏度较高，频响宽，采用此话筒可不加音频放大器即可得到幅度适当的调制电压。
3．各级均有调整元件，调试方便。T1可调C3以改变频率，T2可调C7以得到倍频频率，T3可调C10以获得最大输出。
制作调试

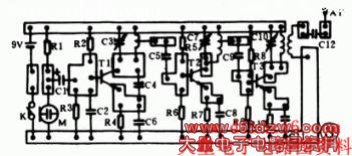

线路印刷板图如图3所示，印板尺寸可根据所需缩放。晶体管、电阻、电容、话筒可按图2所给数据选用；电池可用9V叠层电池；L1、L2、L3可用Φ0.33漆包线绕制，天线可用约20cm长的带皮软电线；K用钮子开关。
调试时按如下步骤进行
1．检查焊接好的电路板，确保装接无误后．先测量一下正负电源之间的静态电阻有无短路或开路现象。
2．测总电流。通电测量总电流约为50mA左右，用镊子短路T1的b、e极或短路C3，其电流应有明显变化，再短路T2和T3的b、e极亦应有较明显的变化。
3．测载频。用超高频毫伏表测量T2的b极与地之间应有几伏特的高频电压，用数字频率计观测，凋整C3可调到45MHz左右的载波频率。用同样的方法测试T3基极，调整C7应能得到90MHz的载波频率。再将频率计和超高频电压表跨接到天线对地之间，调整C10使频率为90MHz，电压达到最大值即可。这样，载波频率就调整完毕。
4．调制电压测量。先短路C3，用毫伏表跨接在R4两端，对准话筒喊话，应有交流电压指示，说明话筒和T1工作正常。
如无仪器也可按上述步骤，边试接收，边反复调整C3、C7、C10，直到接收距离较远，声音失真最小为止。
