(3)四川绵阳产某牌中功率有刷控制器
该控制器采用无刷专用芯片,MC33035为核心制作的有刷控制器。

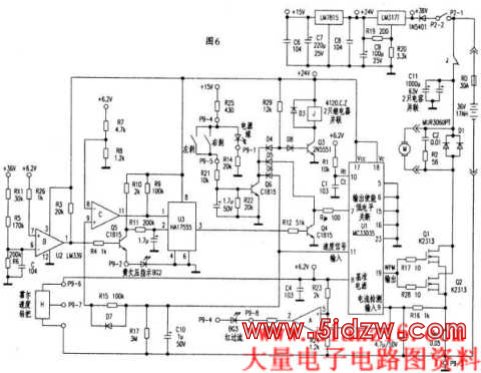

控制器电路原理图见图6所示，该控制器的特点是刹车时三管齐下，具体工作原理如下：
刹车电路主要由J、Q3、Q6等组成。继电器常开触点串联在电机的供电电路中，+24V通过R29、D8为Q3提供基极电流，Q3导通，J得电吸合，常开触点闭合，电机得电。
1)当刹车时，左、右刹车开关闭合，+15V通过R25、R21为Q6提供基极电流，Q6导通，集电极电位降低，D4导通，使D8截止，Q3失去基极电流而截止，J失电，常开触点断开，电机失电停止转动。
2)在Q6导通，集电极电位降低时，D5也导通，降低了U1的⑦脚电位。该脚低电平关断PWM输出。
3)在Q6导通，集电极电位降低时，D6也导通，无论调速转把在低速或高速位置，均将霍尔调速转把转速信号对地短路而降低送往U1⑾脚的信号电压。
欠压保护电路由欠压检测U2B和单端触发器U3组成。其输出经Q4倒相送U1的⑦脚，关断U1的输出。转把电压检测U2C的输出送单端触发器U3强制复位端④脚进行调速工作。
(4)北京某牌带防飞车功能有刷控制器

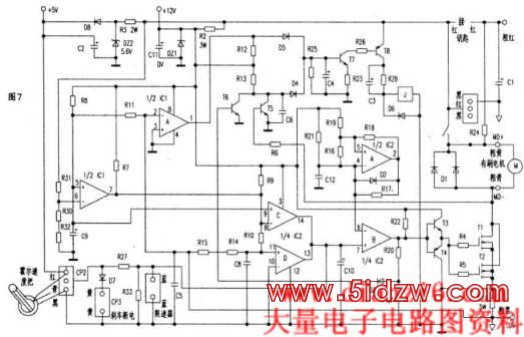

电路原理图见图7。
防飞车功能是靠串联在电机和电源正极之间继电器J的常闭触点J实现的。下面两种情况之一，都会使继电器得电，断开电机电源：一是电机过流；二是速度转把在零速位置时，VDMOS的漏极D为低电位(开关管击穿)。电机过流，电流取样电阻R1下端电压变低，电流检测IC1A的②脚变低，①脚变成高电位，经D5使T7、T8导通，J得电，常闭触点断开。
当速度转把在零速位置时，PWM IC2的①脚低电位，D3截止，T6截止，其集电极高电位。一种情况：如果功率开关管没击穿则VDMOS的漏极D为高电位，经R6使T6导通，其集电极低电位，二极管D4是正与门，由于T5、T6集电极只有一个高电位，二极管D4截止，T7、T8截止，J不得电，其常闭触点闭合.使电机受控于T1、T2；另一种情况：如果功率开关管已击穿，则VDMOS的漏极D为低电位，经R6使T5截止，其集电极高电位，二极管D4是正与门，由于T5、T6集电极都是高电位，二极管D4导通；T7、T8导通，J得电，其常闭触点断开，使电机失电而达到防飞车保护。
当速度转把不在零速位置时，PWM IC2的①脚是一串正脉冲，经积分电路R20、C7积分，C7电位升高，D3导通，T6导通.其集电极低电位，二极管D4是正与门，无论T5集电极电位是高还是低，二极管D4都截止，T7、T8截止。J不得电，其常闭触点使电机得电。保证了功率开关管VDMOS正常导通时的漏极D为低电位，电机只要不过流即可控制电机旋转。
(5)三友SAYO ZHD2大功率有刷控制器

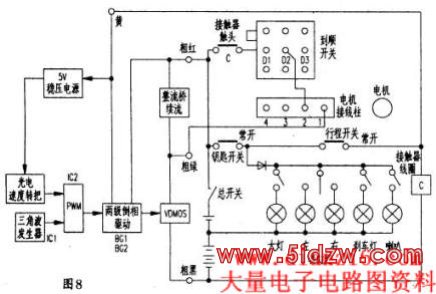

这款控制器是石家庄地区货运三轮主流控制器之一。电路原理方框图及接线图见图8所示。该电路的特点是：
(1)频率低，约150Hz，因而续流二极管采用了普通整流桥；
(2)没有欠压和过流保护；
(3)采用了简单的门电路作三角波发生器；
(4)采用5只大功率VDMOS并联，并且采用了简单均衡电路；
(5)速度转把是自制的光电速度把。

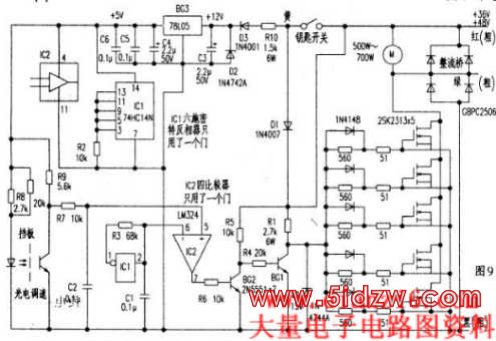

该控制器有36V、48V、60V多种规格，主要区别在功率管部分，电路见图9。如此简明的控制器，主要损坏元件就是功率管。损坏的原因主要是串激电机碳刷接触不良，高压击穿功率管；还有堵转造成的过流和过热。
(6)有刷控制小结
无论更换原配套、还是换用其他品牌的有刷控制器，首先要搞清控制器的几条基本连线：电源正、负线，两条电机接线，三条速度转把接线，刹车把接线，钥匙接线。仪表接线等。进一步判断霍尔速度转把三条接线，具体到哪一条是+5V、地和速度信号，刹车把接线是断开有效还是短路有效等。
修理有刷控制器，首先要根据现象粗略估计损坏部位，排除控制器外部接触不良等低级故障。例如：飞车现象可能是VDMOS击穿，也可能是霍尔速度转把的接地端悬空；加电不转可能是控制器故障，也可能是外部连线烧断或接触不良，特别是刹车开关、钥匙、电池等部位；加载无力可能是电流取样电阻脱焊，也可能是电机问题等。确实认定是控制器内部故障，再打开检查维修。
要认清控制器内部关键器件，有些器件外形一样，例如TO-220封装的VDMOS、三端稳压器78xx、续流二极管等。生产厂商为保密往往把元器件的印刷标示打磨掉了，给维修增加了麻烦。小功率控制器，可根据连线部位等特征来认定，例如：续流二极管两端和电机两条线是并联关系，用万用表测一下就清楚了；VDMOS和三端稳压器78xx虽然都有一端接地，但VDMOS一端接电机，稳压器78xx则不接电机。集成块也可以从脚数和连线部位等特征来区分，例如：TL494是16脚的。LM324和LM339是14脚的，LM393和LM358是8脚的；虽然LM324和LM339都是14脚的，但是供电脚不同，LM324供电端是④脚，而接地端是⑾脚。LM339供电端是③脚.接地端是⑿。
接有直径1mm长度大约1cm的镍铜丝或康铜丝的电阻，一般是电流取样电阻，一端接VDMOS的源极S，一端接电池负极(粗黑)，康铜丝两端受热很易造成焊锡脱落。可能造成轻载正常、重载无力等故障。
根据原理图可以进一步沿信号通路分析，有刷控制器核心部位就是PWM。它前面的输入信号，一路是三角波发生器的三角波，一路是霍尔速度转把的速度信号。PWM的驱动信号加到VDMOS栅极。
维修重点：一是VDMOS。控制器中就是VDMOS损坏率高，多数为DS间击穿.造成加电就高速旋转。在不加电情况下，用万用表一测便知，一般换用好管故障就会排除。更换时，要注意绝缘和散热，要垫上导热绝缘片并涂上导热硅脂，固定好散热板的紧固件。伴随VDMOS击穿，还可能有其他周边元件损坏。如互补推挽下管PNP管等。另一个是稳压电源，可以带电检查其输出是否为额定稳压值，如没有，排除输出短路后，再沿电路向前检查。对于控制芯片采用TL494的电路，尽管内部复杂，只要检查关键点，就能判断大致情况。TLA94第⒁脚为+5V参考电源输出端，如⑿脚供电正确，⒁脚没有+5V。一般就是芯片坏了；③脚也是关键点，它为高电位时，芯片关闭输出，如果它为高电位，要检查造成原因，例如欠压保护，霍尔调速把故障等；④脚在有刷控制器中也是关键点，它为高电位(3.6V)时，芯片关闭输出，如果它为高电位，要检查造成原因。也可以检查后部的关键点，例如VDMOS栅极电压是否随霍尔速度转把转动变化等。
功率开关管损坏的原因和对策：
1)热损坏开关管过热后性能下降，极易损坏。开关管发热主要是导通损耗和开关损耗。导通压降和电流的乘积越大发热越多。压降大原因之一是器件本身问题，靠严格筛选解决，并联使用要经过配对；压降大原因之二不是器件本身问题，是开关通过放大区时间过长，通过改善(栅极驱动和泄放)电路设计解决。欠压保护和过流保护工作在临界(如堵转引起逐周过流保护动作)时，切换频繁，PWM频率升高，开关管开关损耗随频率升高而升高造成过热。关于欠压保护工作在临界切换频繁的改进，采用改进施密特电路，正反馈加一个二极管和一个电阻。
