电子管超再生式调频收音机电路图

　　器件选择

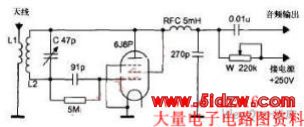

　　本机电路如图所示，是一个超再生接收机电路。由于多数频道频率工作在88MHz~108MHz范围，以上海文艺频道(中间频率96.8MHz)为参考点，L2用Φ2mm镀银铜线，在外径Φ15mm模具上以圈间距为2mm绕制5匝成空心式，L1用(Φ2mm镀银铜线在L2外套绕2匝，圈与圈之间的距离为2mm。两个线圈之间的距离约2mm至3mm。高频阻流圈用Φ0.32mm漆包线，在直径10mm纸管上分三段蜂房密绕150匝，段距2mm。天线用一米长的拖线即可。电子管选用J级6K3P或*，也可选用6J1，但其增益稳定性不及6K3P及*(变μ管)。

　　可变电容有成品更好，没有成品可寻旧收音机拆出双联可变电容器改制，其方法是拆除部分动片和定片。其容量与片子关系为：动片定片各一电容量为20pF，二动片夹一定片容量为47pF，三动片夹二定片容量为100pF，具体使用数值根据接收频率而定。
