多地控制开关电路(二)

标签：电路图讲解,电路图练习,http://www.5idzw.com 多地控制开关电路(二),http://www.5idzw.com

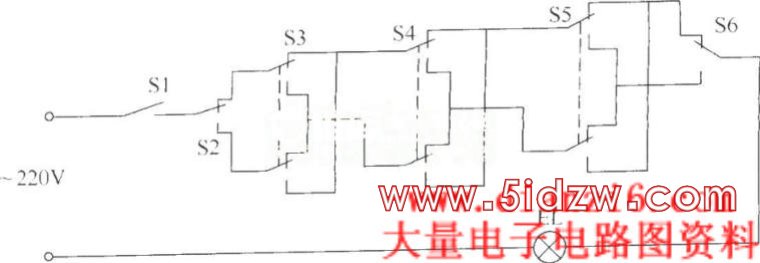

     本例介绍地多地控制开关，采用多只开关来控制一路照明灯（可由多只灯泡并联）。适用于旅馆、病房、长廊和楼道等场所。     该多地控制开关电路由控制开关S1～S6和照明灯EL组成，如图所示。                                                 多地控制开关电路   S1选用触头电流容量为1OA的单极开关或双极开关并联使用S2和S6选用单极双位(单刀双掷)开关；S3～S5选用双极双位(双刀双掷)开关。，多地控制开关电路(二)
