两种光控继电器电路图,http://www.5idzw.com

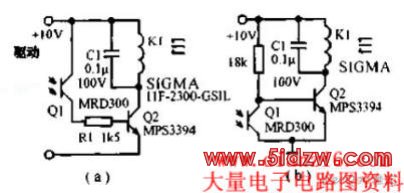

两种光控继电器电路如下图所示，该电路为简单的光控继电器，继电器工作电流为5mA，内阻2300Ω，光敏晶体管的光电转换灵敏度为4μA/ft/cd时，若有125ft/cd的亮度，继电器就可以工作。（a）电路为光照继电器通电电路，（b）电路为光照继电器断电电路。
，两种光控继电器电路图
两种光控继电器电路如下图所示，该电路为简单的光控继电器，继电器工作电流为5mA，内阻2300Ω，光敏晶体管的光电转换灵敏度为4μA/ft/cd时，若有125ft/cd的亮度，继电器就可以工作。（a）电路为光照继电器通电电路，（b）电路为光照继电器断电电路。
，两种光控继电器电路图
