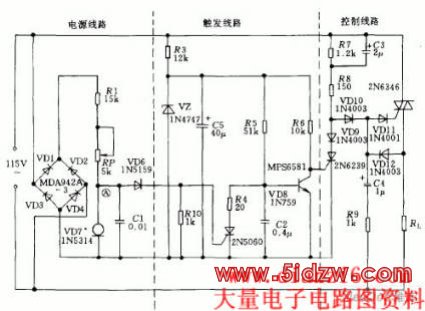

带自动复位功能的过压保护电路图,http://www.5idzw.com
电路主要包括电源、触发起动和控制三部分电路，通过双向晶闸管ZN*6控制负载RL接通或断开电源。一旦交流电源电压过高，稳流元件1N5314上A点电压升高，使单向晶闸管2N5060导通而晶体管MPS6581关断，晶闸管2N6239也关断，从而使主双向晶闸管关断，保护了负载免受过压损坏。
，带自动复位功能的过压保护电路图
电路主要包括电源、触发起动和控制三部分电路，通过双向晶闸管ZN*6控制负载RL接通或断开电源。一旦交流电源电压过高，稳流元件1N5314上A点电压升高，使单向晶闸管2N5060导通而晶体管MPS6581关断，晶闸管2N6239也关断，从而使主双向晶闸管关断，保护了负载免受过压损坏。
，带自动复位功能的过压保护电路图
