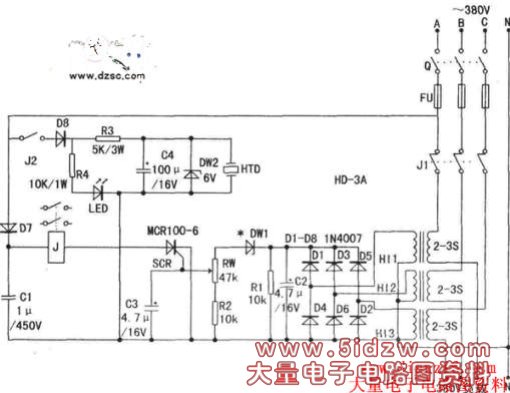

HD一3A型节能限额三相供电保护器电路图,http://www.5idzw.com
,HD一3A型节能限额三相供电保护器电路图
电流互感器H11-3需自制。可选择不小于2W变压器的铁芯,先绕次级。用Φ0.12mm的漆包线绕1000匝。初级用Φ1~4mm的塑料导线绕2—3匝即可。也可采用成品电流互感器.成品电流互感器感应电压比较高。
欢迎转载,信息来源www.5idzw.com
,HD一3A型节能限额三相供电保护器电路图
