由运算放大器组成的的温度PID控制电路图

11-21 11:11:35 | http://www.5idzw.com | 温控电路电路图 | 人气:665
标签:电路图讲解,电路图练习,http://www.5idzw.com 由运算放大器组成的的温度PID控制电路图,http://www.5idzw.com

  若对温度进行控制并要求以最短的时间达到规定的温度时,可在普通比例控制电路上加上对误差进行积分的电路,但这样会随时间的增加而扩大,面具响应也慢,为了减少误差,提高速度,在电路中再加上微分元件,便可对急剧变化的温度作出快速响应。这种控制称为PID控制。这种电路形式控制精度高,应用广。


  电路工作原理

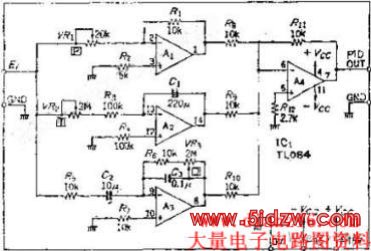

  P代表比例电路,与环路增益有关,用可变电阻VR1可使用反相放大器的增益A在0.5~∞范围内变化。积分电路I是普通的反相积分器,积分时间常数可在22秒~426秒范围内变化,微分电路D是反相微分电路,时间常数由C2*(R6+VR3)确定,为0.1~20.1秒。P、I、D各电路的输出由运算放大器倒相后合成。




  ,由运算放大器组成的的温度PID控制电路图
