使用AV音响器材时，应先接通信号源 (影碟机或CD机、录像机等)的电源，然后接通前、后级功放或AV放大器的电源，最后接通电视机的电源;关机时顺序则相反。使用本例介绍的人V器材顺序开、关机控制器，能自动完成多种AV器材的顺序开、关机。
电路工作原理

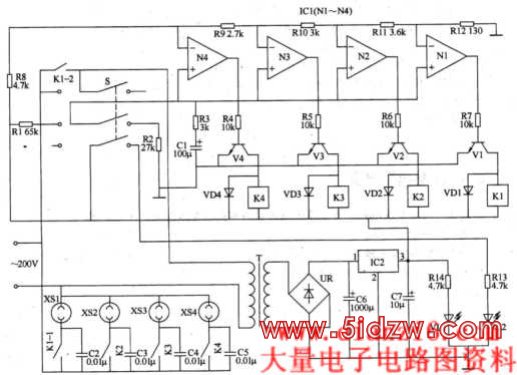

该AV器材顺序开、关机控制器电路由电源电路和控制电路组成，如图3-207所示。
电源电路由电源变压器T、整流桥堆UR、滤波电容器C6、C7、三端稳压集成电路、电阻器R14和电源指示发光二极管VLl组成。
控制电路由控制开关S、电阻器Rl-R13、电容器Cl-C5、运算放大器集成电路(Nl-N4)、二极管VDl-VD4、晶体管Vl-V4、继电器Kl-K4和电源插座XSl-XS4组成。
开机时，将S置于左端，交流220V电压经T降压、UR整流、C6滤波及IC2稳压后，为控制电路提供+l2V工作电压，同时将VLl点亮。
+l2V电压经Rl、R3对Cl充电，使ICl内部的N1-N4依次输出高电平，Vl-V4依次导通，Kl-K4依次通电吸合，电源插座XS1-XS4依次通电，实现了多种AV器材的顺序开机。
关机时，将S置于右端，VL2点亮，Cl通过R2和R3放电，使N4、N3、N2、Nl依次输出低电平，V4、V3、V2和Vl依次截止，K4、K3、饱、Kl依次释放，XS4、XS3、XS2、XSl依次断电，实现了多种AV器材顺序关机。在Kl释放后，其常开触头Kl一2切断了T的电源。
元器件选择
Rl-R14均选用1/4W金属膜电阻器。
Cl和C7均选用耐压值为16V的铝电解电容器;C2-C5均选用独石电容器;C6选用耐
压值为25V的铝电解电容器。
VDl-VD4均选用1N4148型硅开关二极管。
VLl和VU均选用φ5mm的普通发光二极管，VLl选绿色，VL2选红色。
UR选用lA、5OV的整流桥堆。
Vl-V4选用S805O或C8050、3DGl2型硅NPN晶体管。
ICl选用LM324型四运放集成电路;IC2选用LM7812型三端稳压集成电路。
Kl-K4选用JRX-l3F型l2V直流继电器。
S选用三极双位转换开关。
T选用3W、二次电压为13-15V的电源变压器。
，5.AV器材 顷序开、关机控制器
