TK1181—DC升压集成电路图

　　TK1181是一种直流变换集成电路，通常用在数字调谐收音系统中，用以将低压 (直流3V电压)提升为15V左右的高压提供给调谐选台电路的调谐电压。

1.功能特点

　　TK1181集成电路内部主要由振荡器电路、振荡三极管及几只二极管以及其他一些附属电路等组成。

2.引脚功能及数据

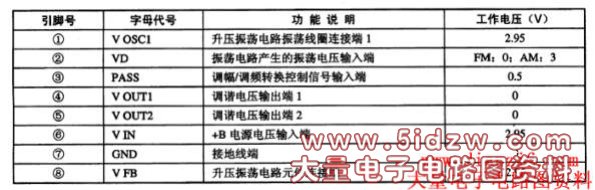

　　TK1181集成电路采用8脚双列直插式封装方式，其引脚功能及数据见表1所列。

　　表1 K1181集成电路的引脚功能及数据
