他激开关稳压电源之二

11-20 18:00:29 | http://www.5idzw.com | 开关稳压电源电路图 | 人气:677
标签:串联稳压电源电路图,开关电源电路图,电路图讲解,http://www.5idzw.com 他激开关稳压电源之二,http://www.5idzw.com

相关元件PDF下载:


BT33   3DG7   D76B

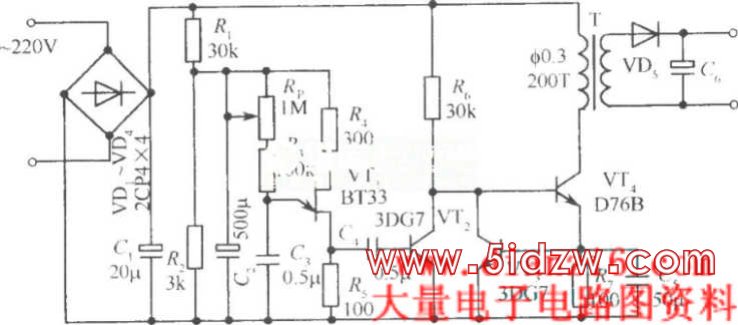

如图是一个用单结晶体管作为脉冲发生器的他激式开关稳压电源电路。VDl~VD4和 C1是整流滤波电路,将220V交流电网电压变成300V直流电压。脉冲发生器由单结晶体管 VT1,电阻R3、R4、R5,电位器Rp和电容C3组成,改变电位器Rp的阻值可以改变脉冲频率。 C4为输出脉冲的耦合电容。R1与R2将300V直流电压分压给单结管VTl提供20~30V的工作电压。VT2是反相放大管,将脉冲发生器输出的正极性脉冲进行倒相放大,给开关管 VT4输送一个负极性脉冲,使其在VT1输出正极性脉冲时截止。
 VT3、R7、C5组成开关管VT4的保护电路。当接通电源,脉冲发生器还没有开始工作时, VT4处于导通状态,R7上的压降增加,使VT3基极正偏增加,引起其集电极电流Ic3增加,管压降Uce3减小,VT4管基极电位降低,限制了VT4的集电极电流工Ic4,使之保持在安全值以下。    电路工作正常时,脉冲发生器输出脉冲,经VT2倒相放大后送到VT4的基极,使其截止;脉冲消失后,VT4又导通。由此可见,当电网电压升高时,脉冲发生器产生的脉冲占空比增大,经VT2倒相放大后,控制开关管VT4输出的脉冲占空比减小,使输出电压降低;反之,当电网电压降低时,单结管VTl产生的脉冲占空比减小,而VT4输出脉冲的占空比增大,使输出电压复升,从而保持了输出电压的稳定.     本电源适用于固定负载,因为它只对电网电压变化有调节作用.,他激开关稳压电源之二
