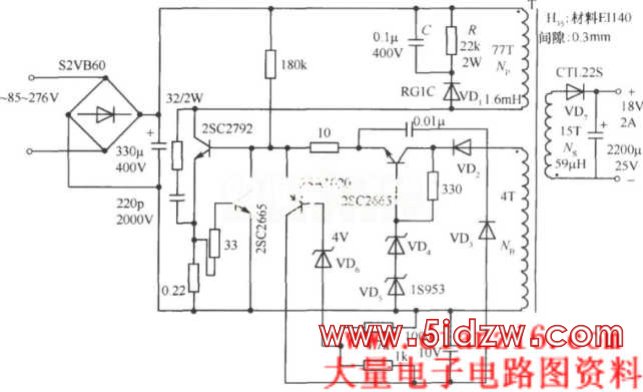

下图是一个振铃式开关电源的实用电路。变压器初级绕组Np上接有的二极管VD、电阻R和电容C的目的是放掉积蓄在变压器漏感上的能量。也就是说，开关管在导通期间，电流将能量积蓄在漏感上，但这部分能量并没有作为电功率传输给变压器的次级。因而，在开关管截止的瞬间产生反向电动势，出现很高的浪涌电压，且重叠在开关管的集电极电压上，很容易将开关管击穿。如果加了二极管及电阻电容后，则会通过二极管VD将这部分能量存储在电容C上变成直流，通过电阻R可以泄放掉。

该电源的主要技术指标如下：  输人电压：交流85～276V；  输出电压：18V；  输出电流2A；  工作频率：20kHz；

  效率：75％。
