STVO117A数字视频编码集成电路图

　　STVO117A是法国SGS-THOMSON公司生产的数字视频编码集成电路，广泛应用于各种国产和进口DVD影碟机中。

1.功能特点

　　STVO117A集成电路采用I2C总线控制，可将输入的8位或16位视频数据流编码成模拟的复合视频信号或S视频Y/C信号。它内置有多路输出选择器、矩阵变换电路、调制器、字幕发生器、色副载波合成电路和时钟同步发生器，3个9bitDAC电路和I2C总线接口等电路。

2.引脚功能及数据

　　STV0117A集成电路采用叫脚封装方式，其集成电路的弓脚功能及数据见表1所列。

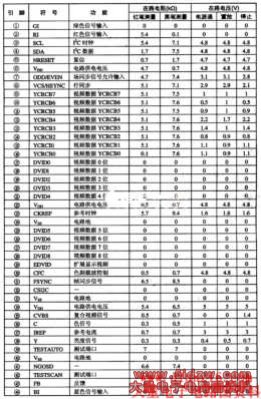

　　表1 STV0117A集成电路的引脚功能及数据
