上图a是一个失真度较大的“衰减频率特性”波形，其特点是：幅度衰减大，高低频衰减差异也很大，行同步头幅度减小，前后沿拖尾，色同步头也所剩无几了。显然，用这个系统来传输摄像机视频信号，图像质量不可能达到要求。
普通视频放大器，在0-6M带宽内具有相同的增益，用这种普通视频放大器，无法解决频率失真的补偿问题，其传输特性如图C所示。显然不能对视频衰减和失真实现有效恢复。
“频率加权补偿技术”原理，是产生一个与“衰减频—率特性”相反互补的“增益—频率特性”，如上图b所示。通俗理解，就是损失了多少，补偿多少。如1.5M频率分量传输衰减为-5db,放大器就应该在1.5M频率上，提供+5db的补偿增益;6M频率分量衰减了-20db, 放大器就应该在6M频率上，提供+20db的补偿增益。在0-6M视频带宽内，使每一个频率分量的衰减都能得到相应的增益补偿，从而使“电缆+放大器”的综合视频传输特性得到有效补偿，图像质量才能实现有效恢复；这就是 “可变频率加权视频恢复技术”原理。

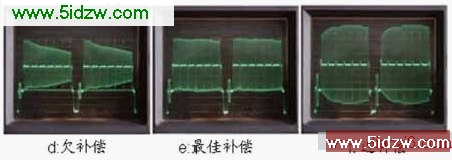

上图d——是欠补偿状态的传输特性；图f——是过补偿状态的传输特性；图e——是最佳补偿状态的传输特性；这是一种“可变频率加权视频恢复技术”，在最大传输距离范围内的任何电缆长度上，都可以实现欠补偿过补偿调整，自然也就可以实现“最佳补偿”的传输特性。产品工程上的实用性设计，已经解决了在没有标准检测信号原的情况下的调试方法，只用工程商必备的示波器，在传输末端就可以方便的实现“最佳补偿”的传输特性的调整。

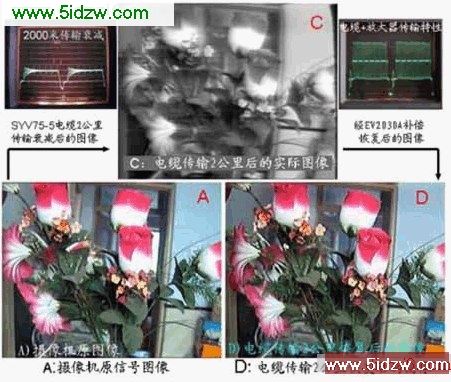

下图是一个SYV75-5电缆2公里视频传输图像恢复的比较照片。这套照片不是用相机对着监视器屏幕拍摄的。是用PC机上的视频采集卡抓拍的。设置的分辨率为720*576像素。
A图为摄像机原图像；
C图为2公里传输后的照片，无彩色，原图像很淡，已经用对比度增强过；
D图为电缆传输2公里传输后（C图）的视频信号，经EV2030A加权视频放大器恢复后的图像；
为了理解传输特性。下图还在左上角和右上角，附上了视频传输通道的传输特性照片：
左上图为2000米电缆的0-6M传输特性，用这个通道传输摄像机视频信号时，图像效果就是照片C;
右上图为“2000米电缆+EV2030A加权视频放大器”的0-6M综合传输特性，用这个通道传输摄像机视频信号时，图像效果就是照片D;
五、建立图像质量可以控制，可以改善，可以恢复的新概念
“可变频率加权视频恢复技术”的实际应用：
1） 在工程现场，通过调整设在传输末端的视频恢复主机，把系统传输特性按照行业技术标准，实现传输特性最佳化，以高保真的实现视频图像传输；
2） 按照行业视频传输技术标准要求（不是自我感觉），可使同轴电缆的有效监控范围，从1、2百米，扩展到2、3公里，即在2、3公里范围内的任何距离上，都可以恢复到摄像机源图像水平；
3） 在多环节视频传输系统中，对“不理想”、“不满意”、“不及格”的传输特性，可以进行“最佳化”有效补偿，实现视频图像的有效恢复；降低了对传输线缆和传输设备的过高要求，提高了系统的图像质量，降低了传输系统的设计难度和工程造价；
这里提出的新概念是：图像质量可以控制，可以改善，可以恢复。那种图像质量“做到什么样，算什么样”被动局面，有望被改观。
“可变频率加权视频恢复技术”的实际应用，还需得到业界的支持，这一技术也将在实践中经受考验，不断完善，充实和提高。
