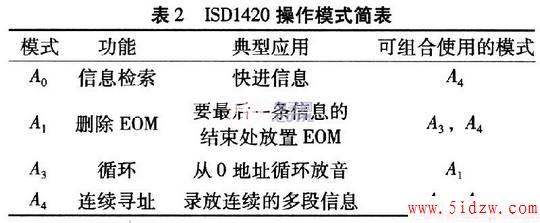

ISDl420系列内置了若了干操作模式，可用最少的外围器件实现最多的功能。操作模式也由地址端控制，当A7和A6都为l时，其它地址端置高就选择某个(或某几个)模式。因为操作模式和直接寻址互相排斥。操作模式可由微控制器或硬件实现。ISDl420操作模式简表如表2所示。使用操作模式有两点注意：(1)所有操作都从O地址，即存储空间的起始端开始。后续操作根据所选用的模式可从其它的地址开始。此外，A4模式中，当电路由录转为放时地址计数器复位为0，而由放转为录则不复位；(2)当控制信号(PLAYL，PLAYE或REC)变低，同时A6和A7为高时，执行操作模式。这种操作模式一直有效，除非控制信号再次由高变低，芯片重新锁存当前的地址／模式端电平，然后执行相应操作。
1．2 ISDl420语音报警电路的设计
为了使系统能够对语音进行分段控制，设计一个ISDl420与单片机的接口电路，ISDl420的地址段A0～A7由单片机的IO口控制。具体的电路，如图2所示。录制信息时：将REC电平变低，从内部存储器空间开始录制信息。如果REC保持低电平，录音操作一直持续到存储器空间录满，这时录音结束。如果REC变为高电平，电路将自动进入掉电模式。边缘启动放音时：将PLAYE变低，从存储器开始或选定的位置开始放音。PLAYE的上升沿对操作没有影响。如果存储器内部全部录满信息，则可以播放内部全部信息。如果到达结束标志EOM，电路将停止放音并自动进入掉电模式。一个新的PLAYE下降沿将触发另一个从起始地址的录音。电平触发放音时：将PLAYL变低，将从存储器开始或选定的位置开始放音。如果存储器内部全部录满信息，则可以播放内部全部信息。如果到达结束标志EOM，电路将停止放音并自动进入掉电模式。一个新的PLAYL下降沿将触发另一个从起始地址的放音。录音(中断放音)时：REC引起的录音操作优先于其他操作。任何时间REC信号的变低将引起一次新的录音操作，地址从起始地址或指定的地址开始，不论当前是否进行其他操作。RECLED操作时：在录音操作时，RECLED将输出低电平有效信号，可以驱动一个LED，表明现在正在录音操作。如果整个存储器空间录满，或REC变为高电平结束录音，则RECLED将变为高电平。另外，在放音过程中，如果遇到一个EOF标志，RE-CLED总是输出一个低电平脉冲。
