3.2 射频收发模块
nRF2401芯片是一种工作于2.4GHz的单片无线射频收发芯片,可同时实现一路数据发射和两路数据接收功能。
它将射频、8051MCU、9通道12位ADC、外围元件、电感和滤波器全部集成在单芯片中,功耗非常低,输出功率和通信频道可通过程序进行配置,应用范围非常广泛。本设计采用的以nRF2401芯片为核心的nRF2401模块共有两组接口,分别采用接口1发送数据;接口2接收数据,从而实现信息的双向传输。
3.3 卫星导航模块
本系统所需卫星导航模块采用北京东方联星所产卫星导航芯片Otrack-32,可同时接收北斗二号、GPS、GLONASS卫星信号,实现多系统联合导航定位、测速、定时。Otrack-32芯片实现了当今世界上最快速的1s热启动、国际最短的35s冷启动、稳定的1s重捕获;高达每秒20次的真值定位;定位精度5m;差分定位精度0.5m;高可靠、抗干扰;适应恶劣环境;通过了严格的地面测试和多种载体动态试验。Otrack-32芯片为导航、测量、授时等专业导航领域提供了完全国产化的高性能核心器件。
3.4 12864液晶显示模块
本系统采用12864点阵型LCD显示模块,可显示周围车辆、最小车距、本车经纬度等相关信息。点阵型LCD显示模块不仅能够显示常用字符,还可显示图形和汉字。
12864LCD显示模块横向显示128点,纵向显示64点,最多可同时显示16×16中文字符4行8列,可以满足大量的信息显示需求。模块引脚连接如图2所示。
3.5 声光报警电路
当车距较近时,通过单片机输出信号,使声光报警器工作。本系统采用一个LED和蜂鸣器实现声光报警,使用2个单片机输出端口分别实现对LED和蜂鸣器的控制。
电路原理如图2所示。

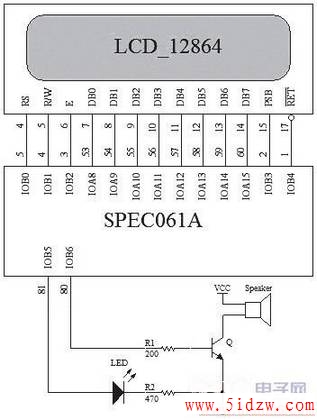

图2 液晶显示模块和声光报警电路原理图
