5功能遥控器PT8A977/978的应用电路,http://www.5idzw.com
表2 PT8A977BP/977BW的各管脚说明
表3 PT8A978BP/978BW管脚说明

,5功能遥控器PT8A977/978的应用电路
表2 PT8A977BP/977BW的各管脚说明
管脚号 管 脚 名
功 能 说 明

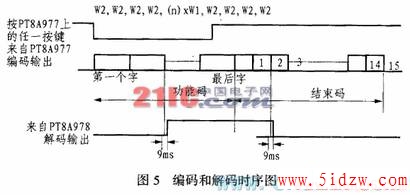

1 Right 带上拉电阻,如果这个管脚接地,则选择右转功能 2 Test 带有上拉电阻,这个管脚可用于测试方式 3 GND 电源负极 4 Backward 带有上拉电阻,该脚接地选择后退功能 5 Forward 带有上拉电阻,该脚接地选择前进功能 6 Turbo 带有上拉电阻,该脚接地选择加速功能 7 SC 带有载波频率的编码信号输出端,用于红外遥控 8 SO 带有载波频率的编码信号输出端,用于无线遥控 9 Vcc 电源正极 10 PC 电源控制输出管脚 11 OSCO 振荡器输出管脚 12 OSCO 振荡器输如管脚 13 NC 不连 14 Left 带有上拉电阻,该脚接地选择左转功能 3.2 解码电路PT8A978BP/978BW的功能结构解码集成电路的内部电路结构和外形封装分别如图4(a)和图4(b)所示。该解码集成电路比编码集成电路复杂得多,它内部主要由3组放大器、信号取样和误码检测、解码电路、控制逻辑电路、振荡器、时序产生器、锁存器、输出电路组成。PT8A978BP/978BW有5个输出管脚,分别具有5种功能。接收的信号由三级放大器放大后对其进行信号取样、误码检测和解码,以控制遥控车的动作。编码和解码两种芯片的振荡器工作频率之间的相对误差必须小于±2.5%。图5所示是具体编码和解码时序,该解码器的管脚功能说明如表3所列。表3 PT8A978BP/978BW管脚说明
管 脚 号 管 脚 名
功 能 说 明
1 VO2 放大器2输出管脚 2 GND 负电源 3 SI 解码信号输入管脚 4 OSCI 振荡器输入管脚 5 OSCO 振荡器输出管脚 6 Right 右转输出管脚 7 Left 左转输出管脚 8 RD 带有上拉电阻,该脚接地选择右转功能 9 LD 带有上拉电阻,该脚接地选择左转功能无效 10 Backward 后退输出管脚 11 Forward 前进输出管脚 12 Turbo 加速输出管脚 13 Vcc 电源正极 14 VI1 放大器1输入管脚 15 VO1 放大器1输出管脚 16 VI2 放大器2输入管脚 4 PT8A977/978的典型电路 4.1 PT8A977BP/977BW在发射电路中的应用
,5功能遥控器PT8A977/978的应用电路
