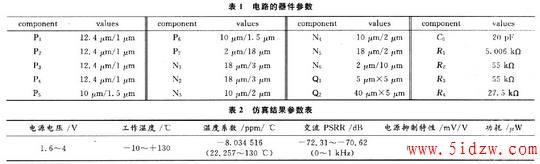

电路的器件参数如表1所示,P2,P3,P4管的尺寸较大,是为了降低电路中的1/f噪声。电流镜的负载管P5,P6和差分对管N1,N2的宽长比较大,以抑制电路的热噪声。由于电路中的电阻值较大,故在工艺中用阱电阻实现。电容C0有助于电路的稳定,同时还可以减小于运放的宽度,有助于降低噪声的影响。
电路的器件参数如表1所示,P2,P3,P4管的尺寸较大,是为了降低电路中的1/f噪声。电流镜的负载管P5,P6和差分对管N1,N2的宽长比较大,以抑制电路的热噪声。由于电路中的电阻值较大,故在工艺中用阱电阻实现。电容C0有助于电路的稳定,同时还可以减小于运放的宽度,有助于降低噪声的影响。
2 仿真与结果分析

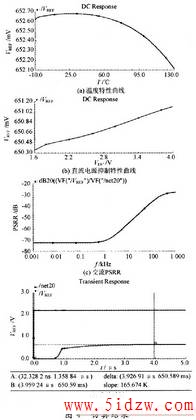

在Cadence设计平台下的Spectre仿真器中基于CSMC 0.5 μm CMOS工艺模型对电路进行了仿真。得到电路的温度特性曲线、直流电源抑制特性曲线、交流PSRR特性曲线、启动时间曲线如图4所示。各项仿真结果参数如表2所示。
3 结语
在应用典型CMOS电压基准源的基础上,综合一级温度补偿、电流补偿技术,设计了带隙电压基准源电路。该带隙基准源电路的电源工作范围为1.6~4 V,工作温度为-10~+130℃,基准输出电压VREF为(650.5±0.5)mV,温度系数可低至2.0 ppm/℃,电源抑制比为-70 dB。仿真结果证明了设计的正确性。
