基于CS5460A芯片的电网电流表设计,http://www.5idzw.com
CS5460A特性如下：
◇电能数据的线性度在1000∶1动态范围内为±0．1％：
◇片内可以测量电能(有功)、I*V、IRMS和VRMS，并具有电能一脉冲转换功能；
◇可以从串行EEPROM智能“自引导”，不需要微控制器：
◇可AC或DC系统校准：
◇具有机械计度器／步进电机驱动器：
◇符合IEC687／1036，JIS工业标准；
◇功耗<12mW：
◇带有优化的分流器接口：
◇具有V对I的相位补偿：
◇单电源地参考信号
◇片内带有2．5 V参考电压(最大温漂60ppm／℃)；
◇有简单的三线数字符串行接口和看门狗定时器：
◇内带电源监视器：
◇电源配置为VA+=+5 V；VA-=0V；VD+=+3．3V～+5 V

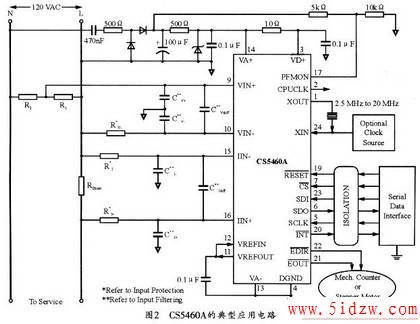

图2所示为CS5460A在单电源单相二线系统的功率测量方案电路图。该电路可用监控电源线电流的电阻分流器联接在电源的火线端。
CS5460A特性如下：
◇电能数据的线性度在1000∶1动态范围内为±0．1％：
◇片内可以测量电能(有功)、I*V、IRMS和VRMS，并具有电能一脉冲转换功能；
◇可以从串行EEPROM智能“自引导”，不需要微控制器：
◇可AC或DC系统校准：
◇具有机械计度器／步进电机驱动器：
◇符合IEC687／1036，JIS工业标准；
◇功耗<12mW：
◇带有优化的分流器接口：
◇具有V对I的相位补偿：
◇单电源地参考信号
◇片内带有2．5 V参考电压(最大温漂60ppm／℃)；
◇有简单的三线数字符串行接口和看门狗定时器：
◇内带电源监视器：
◇电源配置为VA+=+5 V；VA-=0V；VD+=+3．3V～+5 V
图2所示为CS5460A在单电源单相二线系统的功率测量方案电路图。该电路可用监控电源线电流的电阻分流器联接在电源的火线端。
