对板载的网络功能的状态进行设置。
“Onboard FDD Controller”是设置是否开启板载的软驱控制器,如果关闭,软驱即不可用。“Onboard Serial Port”是设置板载的串口参数,一般保持默认,不需要更改。“Onboard IR Port”是开启板载红外端口,这需要外接的红外插件来实现和其他设备之间的红外传输,一般普通用户用不着这个项目,可以关闭它。“Onboard Parallet Port”是板载的并口设置模式,可以选择并口工作的几种模式,也可以关闭并口。

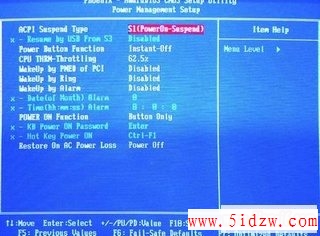

Power Management Setup(能源管理设置)
这里面最重要的就是设置ACPI Suspend Type(ACPI 挂起模式)。选项有:[S1(POS)]和[S3(STR)]。选择[S3(STR)]可以支持STR模式,STR是Suspend To Ram的缩写,也就是我们常说的“挂起到内存”。具体地说,是把数据和系统运行状态信息保存到主机内存中,开机后可不通过复杂的系统检测,而从内存中读取相应数据直接使系统进入挂起前的状态,使启动时间大幅度缩短。但是S3的功能需要操作系统配合,Windows 2000和Windows XP等操作系统可以在安装时自动安装S3功能,而WIN9X操作系统需要在安装时键入“setup /p j”命令才能装入S3功能。
在能源管理设置中,可以对开关机时间等进行设置。
“Power Batton Function”选项是设置关机按钮的关机时间的,如果选择“Instant-OFF”,则按下按键后就会立刻关机。如果选择“4 Sec Delay”,则需要一直按着开机按钮四秒钟才能关机。

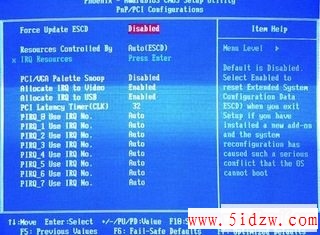

PnP/PCI Configurations(即插即用和PCI设备)
这里是设置即插即用和PCI设备的高级设定项目,一般用户不需要改动任何项目,都保持默认就可以了。
对于即插即用设备和PCI设备,建议您不要改动任何默认设置
www.5idzw.com

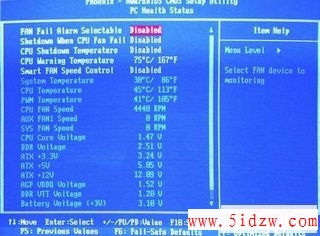

PC Health Status(系统健康状态)
这个项目是设置和察看电源与系统温度状态的地方。第一个项目为“FAM Fail Alarm Selectable”,如果开启,则需要选择一个监测的风扇端口(可以是CPU风扇或是其他系统风扇),在风扇停转或出现异常后,系统会发出警告。第二项为“Shutdown When CPU Fan Fail”,如果开启这个项目,在CPU风扇停转以后,系统会自动关机,这样可以避免CPU因为过热而烧毁。第三项“CPU Shutdown Temperature”,可以设置当CPU温度超过某一值后,自动关机,防止CPU因为过热而损坏,如果开启,建议将温度设置在60到65度左右为宜。第四项“CPUWarning Temperature”是设置当CPU温度超过一定温度后进行报警,如果开启该项,建议将报警温度设在55至60度左右为宜。
在这个项目中,您可以对计算机的“健康”状况进行监测
还有一项“Smart FAN Speed Control”,是一些主板所特有的智能风扇功能,在普通应用中,由于CPU并不是100%满负荷工作,因此CPU的发热量也不在最大限上。在BIOS中开启这个选项,可以让风扇降速转动,这样不仅可以节约电力,而且还可以降低噪音。设置的百分数意义为,降速后的风扇转速可以以70%、80%或90%的原始转速转动。
下面很多不可选择的蓝色项目显示的是系统温度、CPU温度和风扇转速以及各部分的电压状况,高级用户可以从中察看现在系统的工作状态。
主板主要芯片组和接口
处理器接口

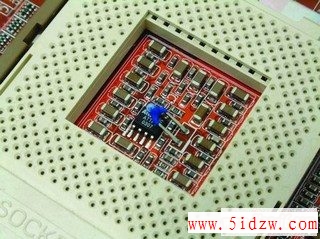

AMD Athlon雷鸟或XP处理器Socket462 CPU插座,在插槽中间我们可以看到测量核心温度的测温探头以及测温电阻

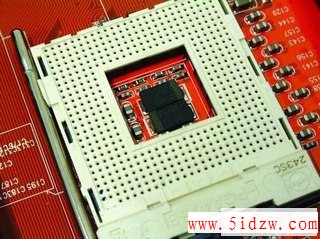

Intel Socket478奔腾四处理器插座
内存接口

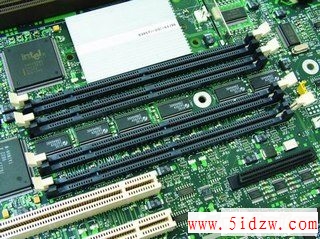

支持168pin SDRAM内存的内存插槽。SDRAM为上一代的内存标准,最大特征是有168个金手指。

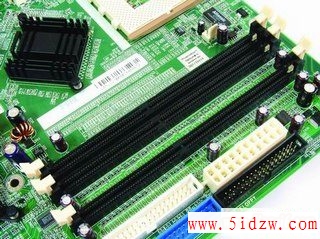

主板内存插槽,我们可以看出,插槽支持的内存类型为184pin DDR SDRAM。DDR SDRAM即双倍速传输SDRAM,它是一种新型标准,通过时钟的上下沿来传输数据,以达到双倍速传输数据的目的,因此设计上也与普通的SDRAM不同。
BIOS

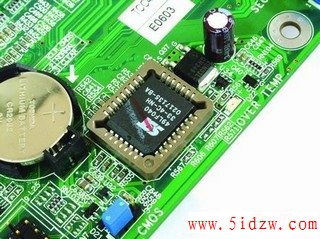

主板BIOS芯片,它采用内嵌式,是现今阶段比较流行的一种BIOS芯片。它实质上是一个ROM芯片,它保存着计算机最重要的基本输入输出的程序、系统设置信息、开机上电自检程序和系统启动自举程序。
